HX-1151DP差压变送器主要用于测量液体、气体或蒸汽的差压、压力、液位和密度，然后将其转换成4～20mA.DC信号输出。
通用技术性能和参数
迁移特性：最大正迁移量500%
迁 移特性：最大负迁移量600%
注：① 负迁移量的绝对值，不大于一个工程大气压。
注：② 迁移后的上限或下限绝对值，均不应超过最大测量范围的上限值。
注 ：③ 差压流量变送器迁移会破坏开方特性，故不能进行迁移。
注 ：④ 绝对压力变送器不能进行负迁移。
阻 尼：通常可在0.2～1.67秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。
启动时间：<2秒，不需预热
工作环境：环境温度 -29～93℃（模拟放大器）
工作环境：环境温度 -29～75℃（数字/智能放大器）
工作环境：环境温度 -29～65℃（带显示表头）
工作环境：环境湿度 0～95%
工作环境：防护特性：防护能力 IP65
防爆类型：隔爆型 Exd II BT4-6
防 爆类型：本安型 Exia II CT5
静压影响：DP类零位误差：对于14MPa，±0.1%最大量程限值或±0.25%最大量程限值（量程代号为3），
防 爆类型：在管道压力下通过调零给予校正。
防 爆类型：HP类零位误差：±0.5%最大量程限值，对于32MPa在管道压力下通过调零给予校正。
电磁辐射影响：0.05%最大量程值，接受辐射频率27～500MHz，试验场强3V/m。
指示表(%)：电流表 标尺长44.5mm 精度±2%
防 爆类型：液晶数显 精度±0.2%
振动影响：任何方向200Hz振动时，±0.05%/g。
安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来消除。
重 量：5.4Kg（不包括附件）

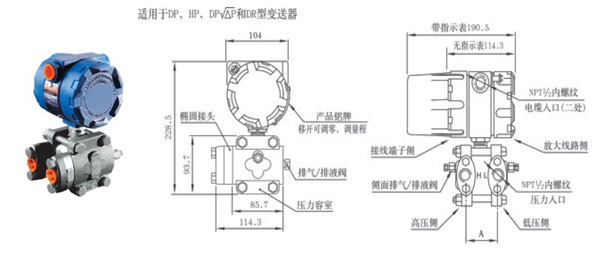

典型产品外形尺寸
安装形式
变送器的安装方式有三类：一是借助于多种结构的安装支架（图A～C ），独立安装于测量对象之外，适用于DP、HP、DR、DP 、GP和AP型；二是远传装置固定在测量对象上，而变送器主体借助于安装支架进行独立安装（图D），适用于DP型远传差压变送器和GP型远传压力变送器；三是无安装支架，变送器与测量对象联体安装（图E），适用于LT和ST型液位变送器。
●引压连接方式
●引压连接方式

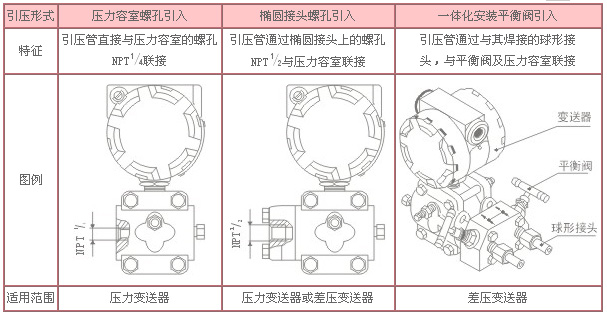

表4 引压方式
|
HX-1151DP型差压变送器 |
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
