DBS208压力变送器

所属分类：压力变送器
浏览次数：443次
发布日期：2012/8/22 9:08:50

我要询价

产品概述

概述

DBS208系列压力变送器具有工作可靠、性能稳定、安装使用方便、体积小、重量轻、性能价格比高等点，能在各种正负压力测量中得到广泛应用。采用进口扩散硅或陶瓷芯体作为压力检测元件，传感器信号经高性能电子放大器转换成0-10mA或4-20mA统一输出信号。可替代传统的远传压力表，霍尔元件、差动变送器，能与各种型号的动圈式指示仪、数字压力表、电子电位差计配套使用，也能与各种自动调节系统或计算机系统配套使用。

主要技术指标

·精度等级：0.25级基本误差±0.25%
·非线性误差：0.3级≤±0.3%FS
·滞后误差：≤±0.3%FS
·输出特性：
①0-10mA输出，负载电阻0-1.5KΩ
②4-20mA输出，负载电阻0-600Ω
③恒流输出内阻大于10MΩ
④二线制4-20mA输出：标准供电DC24V
技术参数

项目	内容
参考精度	±0.2%或0.5%校验量程,包括线性,迟滞性和重复性影响
稳定性	0.2%FS/年
环境温度影响（-40至85℃）	总体影响：±(0.3%URL+0.3%校验量程)/56℃
应用场合	液体、气体压力测量
量程	-0.1至40MPa
过压极限	2倍FS(＜3.5MPa)；2.5倍FS(≥3.5MPa)
过程温度极限	硅油传感器：-40至120℃
环境温度极限	不带液晶表头:-40至85℃；带液晶表头:-20至60℃
贮存温度极限	不带液晶表头:-46至110℃；带液晶表头:-40至70℃
湿度极限	0-100%相对湿度

电气接口	M20×1.5
过程接口	1/2NPT；M20×1.5可选
电子外壳	低铜合金铝,符合NEMA4X。喷涂聚氨酯
防护等级	IP65、防尘、防喷水
表盖O型环	丁腈橡胶

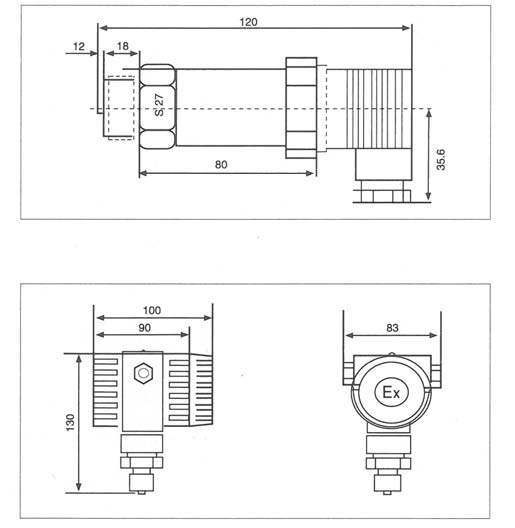

外形尺寸

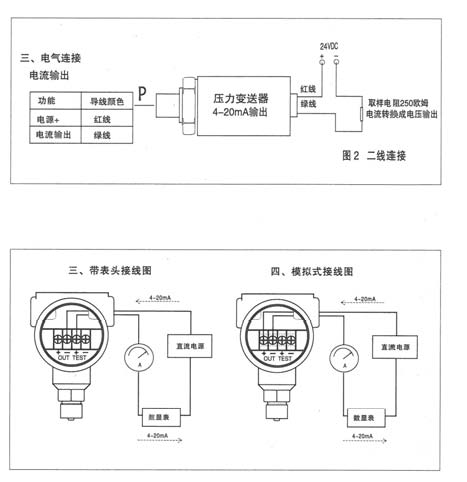

电气连接图

型号命名方式

DBS208	扩散硅压力变送器
	代码	量程范围
	A	0-5KPa-20KPa
	B	0-20KPa-70KPa
	C	0-70KPa-350KPa
	D	0-200KPa-700KPa
	E	0-0.7MPa-3.5MPa
	F	0-2.0MPa-7MPa
	G	0-7MPa-35MPa
	H	0-20MPa-100MPa
		代码	精度等级
		Ⅰ	0.1%
		Ⅱ	0.25%
		Ⅲ	0.5%
			代码	输出代号
			E	4-20mADC二线
			K	0-10mA
			M	用户约定
				代码	压力连接
				R	标准型(M20×1.5)
				P	齐平膜
				O	按用户尺寸加工
					代码	选项
					i	本安型iaⅡCT6
					d	隔爆型dⅡBT4
					T	船用型
					M1	线性指示表
					M2	LED数字显示表
					LCD	LED显示表
					Z	阻尼调整
					Q	迁移
					A	绝压测量
					F	负压测量
					C	选用陶瓷传感器（带＊量程无）
					S	散热器及过程连接件
					Y	用户约定
