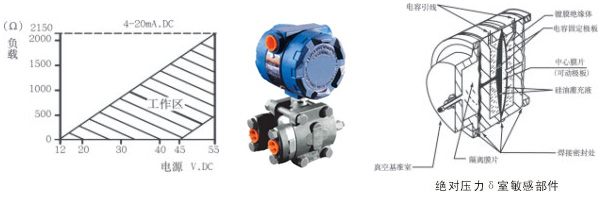

HX-1151AP型绝对压力变送器的δ室（见下图)一侧接受被测绝对压力信号，另一侧被封闭成高真空基准室，然后将其转换成4～20mA.DC信号输出。它可以测量除气系统、蒸馏塔、蒸发器和结晶器等的绝对压力。
通用技术性能和参数
输出信号：4～20MA.DC二线制（模拟）
输出信号：二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）
供电电源：12～45V.DC(详见负载特性图)
负载特性：
电源影响：<0.005%/V
负载影响：电源稳定时，无负载影响。
测量精度：调校量程的±0.2%，±0.25%，±0.5%
（标配精度为±0.5%，若选择其他精度请在订货选型时注明。）
迁移特性：最大正迁移量500%
最大负迁移量600%
注：① 负迁移量的绝对值，不大于一个工程大气压。
注：② 迁移后的上限或下限绝对值，均不应超过最大测量范围的上限值。
注：③ 差压流量变送器迁移会破坏开方特性，故不能进行迁移。
注：④ 绝对压力变送器不能进行负迁移。
阻 尼：通常可在0.2～1.67秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。
启动时间：<2秒，不需预热
工作环境：环境温度 -29～93℃（模拟放大器）
工作环境：环境温度 -29～75℃（数字/智能放大器）
工作环境：环境温度 -29～65℃（带显示表头）
工作环境：环境湿度 0～95%
防护特性：防护能力 IP65
防爆类型：隔爆型 Exd II BT4-6
防爆类型：本安型 Exia II CT5
静压影响：零位误差：±0.5%最大量程限值，对于32MPa在管道压力下通过调零给予校正。
电磁辐射影响：0.05%最大量程值，接受辐射频率27～500MHz，试验场强3V/m。
指示表(%)：电流表 标尺长44.5mm 精度±2%
指示表(%)：液晶数显 精度±0.2%
振动影响：任何方向200Hz振动时，±0.05%/g。
安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来消除。
重 量：5.4Kg（不包括附件）
|
HX-1151AP型绝对压力变送器 |
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
注：外形尺寸、安装方式、引压连接方式参见HSB-1151DP差压变送器的引压连接方式。
