HX-150R精致型无纸记

产品概述：

HX-150R是一款具有高性价比的工业无纸记录仪，采用高亮度LED白色背光液晶屏做为人机面

全中文显示。

HX-150R无纸记录仪有3路模拟量输入、1路频率量输入、2路报警输出、1路模拟量输出和1路配电输出，配合其它功能模块，可实现信号采集、显示、处理、记录、报警、通讯等功能。采用RS-232C/RS-485接口，可与上位机进行数据交换，也可以结合无线模块实现无线通讯。

HX-150R无纸记录仪按照IEC61010-1:2001设计，适用于冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等各种工业现场。

主要功能：

◆ 多种记录间隔

◆ 数据快速追忆

◆ 长期稳定运行

◆ 组态密码保护

◆ 模拟量输入

◆ 模拟量输出

◆ 频率量输入

◆ 结构小巧紧凑

◆ 断线检测功能

◆ 冷端补偿功能

◆ 线性修正功能

◆ 万 能信号输入

◆ 全中文操作界面

◆ 高性能、维护工作量低

◆ 高性能32位ARM处理器

◆ 二级字库汉字位号

◆ 配电输出

◆ 报警输出

◆ 打印功能

◆ 实时时钟

主要参数：

◆ 输入信号：最多3通道万 能信号输入，另有一个通道可作为FI使用

◆ 电快速瞬变脉冲群抗扰度：3级；浪涌（冲击）抗扰度：3级

◆ 高亮度液晶显示屏，适合远距离观察仪表数据

◆ 信号类型：标准信号：（0~10）mA、（4~20）mA、（0~5）V、（1~5）V；毫伏信号：（0~20）mV、（0~100）mV；热电偶：B、E、J、K、S、T、R、N；热电阻信号：Pt100、Cu50、JPt100; 频率信号：（0 ～ 10）kHz

◆ 模拟量输出：1通道隔离型电流信号输出：（4~20）mA

◆ 记录间隔：（1－240）秒共9种记录间隔可选；如将记录间隔设置成1秒钟，则每通道可记录最短时间为46小时

◆ 采样周期：1秒

◆ 精度等级：0.2级

◆ 显示屏：128×64点阵单色液晶屏，高亮度LED背光

◆ 存储容量：8Mbit

◆ 配电：1路变送器配电电源，100mA，24VDC

◆ 报警输出：最多2路报警继电器常开触点输出，触点容量3A/250VAC（阻性负载）

◆ 通讯接口：隔离型RS-232C和RS-485接口，通讯波特率为1200、9600、19200、57600bps可选

◆ 供 电：交流：220VAC±10％ 频率范围：50Hz±5％；最 大功耗：10VA

◆ 工作条件：工作温度：（0~50）℃；湿度：（10~85）%（无结露），运输和存储温度：（-20~60）℃；湿度：（5~95）%（无结露）

◆ 尺 寸：外形尺寸：160mm×80mm×83mm ；开孔尺寸：152  mm×74  mm

技术：

u 优越的电源技术：自行设计的高性能电源技术，有效抑制外部谐波干扰，大大提高了电源的稳定性

u 卓越的抗干扰性能：模块化结构设计，信号全隔离技术，群脉冲、共模干扰、串模干扰、电压跌落、浪涌等各项指标均通过国 家EMC测试标准

u 可定制的软件功能：成熟的软件开发技术，满足用户的定制需求

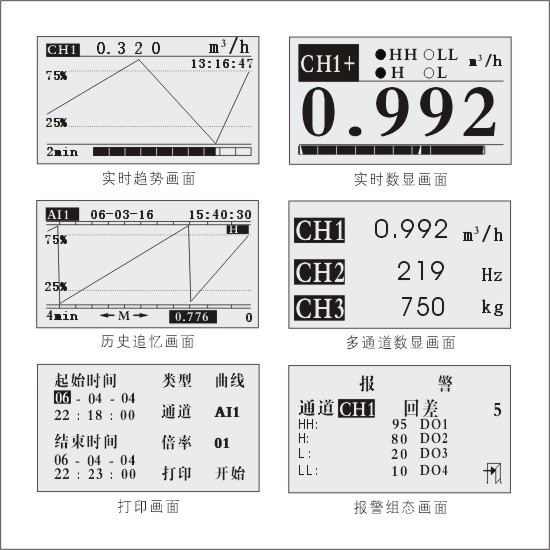

u 人性化的显示界面：结合用户使用要求的显示界面，全中文友好界面，组态方便，简中/繁中/英文菜单及界面显示快速自由切换

u 整体封装设计：内部结构全接插式设计，无任何裸露电线，保 证内部电路的稳定运行

u 成熟的外部数据转存技术：通过工业级带USB接口的U盘（可兼容目前市场各种协议U盘）实现数据的实时和历史转存，确保记录数据的完 整

u 精 确的加工工艺：全自动SMT生产工艺，保 证线路板无虚焊，提高产品的可 靠性
