HX-650R是一种采用高性能32位ARM微处理器和7英寸宽屏、480×240点阵TFT真彩色液晶显示屏的多功能无纸记录仪。
HX650R宽屏彩色记录仪最多具有16个模拟量输入通道、2个脉冲量输入通道、15个报警输出通道、4个模拟量输出通道、6个时间比例输出通道、4个PID控制回路及100mA配电输出，并具有1个RS-232C通讯接口、1个隔离型RS-485通讯接口和1个U盘接口。采集的数据存储在NAND Flash存储器中，它能以曲线、工程量数据和百分量等多种形式显示实时数据或追忆历史数据，也可以将数据通过RS-232C或RS-485通讯接口远传
HX-650R适用于冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等各种工业现场。
主要功能：
◆ 流量运算功能
◆ 高性能32位ARM处理器
◆ 屏幕亮度4级可调
◆ 四回路PID控制

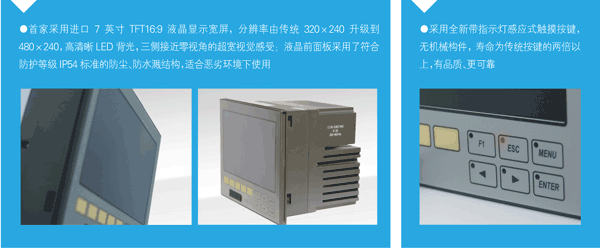

◆ 7英寸480X240点阵TFT彩色LCD
◆ 全中文操作界面
◆ 二级字库汉字位号
◆ 支持中英文两种语言
◆ 4路变送输出
◆ 线性修正
◆ USB接口
◆ 累积列表功能
◆ 断线处理功能
◆ 报表拷贝功能
◆ 报警列表功能
◆ 超长历史记录
主要参数：
◆ 输入信号：最多16通道万 能信号输入，4通道电流输入，通道间隔离电
压大于250VAC，通道和地之间隔离电压大于500VAC，全隔离型
◆ 静电放电抗扰度：3级；电快速瞬变脉冲群抗扰度：3级；浪涌（冲击）
抗扰度：3级
◆ 信号类型：标准信号：(0~10)mA、(4~20)mA、(0~5)V、(1~5)V、
(-10~10)V；毫伏信号：(0~20)mV、(0~100)mV；热电偶：B、E、J、
K、S、T、WRe5-26、R、N；热电阻信号：Pt100、Cu50、JPt100；自
定义信号类型
◆ 模拟量输出：4路模拟量变送器或者控制输出
◆ 记录间隔：用户自定义；如将记录间隔设置成1秒钟，则12通道可
记录最短时间为12天
◆ 采样周期：1秒
◆ 精度等级：0.2级
◆ 存储容量：内部Flash存储器容量32MB
◆ 存储方式：文件式存储方式，更改记录间隔不会改变历史记录
◆ 配 电：额定电压24VDC，最 大电流100mA，隔离型限流输出
◆ 报警输出：最多6通道，250VAC 3A 继电器常开触点
◆ 通讯接口：RS-232C和隔离型RS-485接口，通讯波特率为1200、
9600、19200、57600、115200bps可选
◆ 供 电：交流：220VAC±10%; 频率范围：50Hz±5%；最 大功
耗：30VA
◆ 工作条件：工作温度：(0~50)℃；湿度：(10~85)%（无结露）。
运输和存储温度：(-20~60)℃；湿度：(5~95)%（无结露）

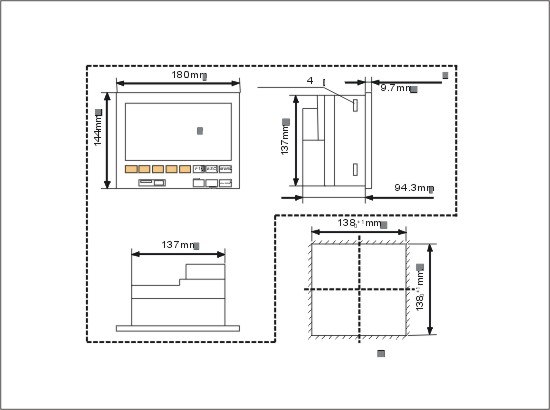

◆ 尺 寸：外形尺寸：180mm×144mm×104mm ; 开孔尺寸：
137 mm×137 mm
技术：

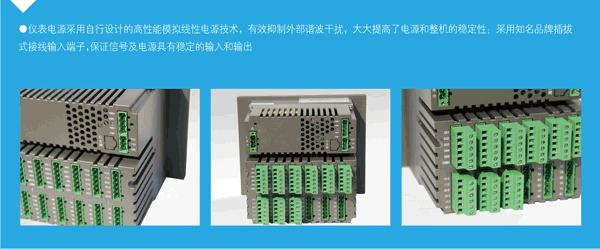

u 优越的电源技术：自行设计的高性能电源技术，有效抑制外部
谐波干扰，大大提高了电源的稳定性
u 卓越的抗干扰性能：模块化结构设计，信号全隔离技术，群脉
冲、共模干扰、串模干扰、电压跌落、浪涌等各项指标均通过国 家EMC测试标准
u 可定制的软件功能：成熟的软件开发技术，满足用户的定制需求

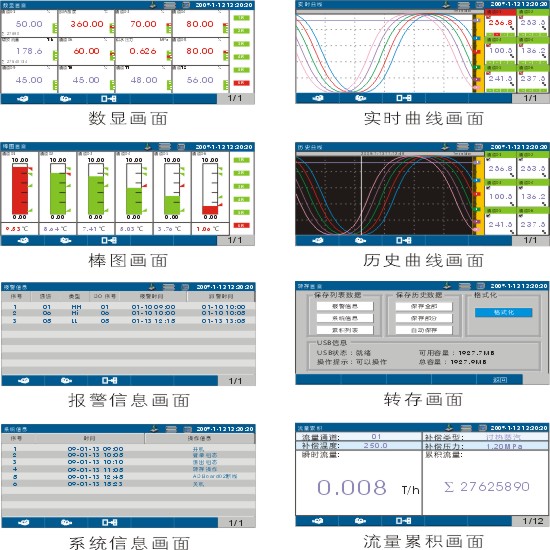

u 人性化的显示界面：结合用户使用要求的显示界面，全中文友好界
面，组态方便，简中/繁中/英文菜单及界面显示快速自由切换
u 整体封装设计：内部结构全接插式设计，无任何裸露电线，保 证内
部电路的稳定运行

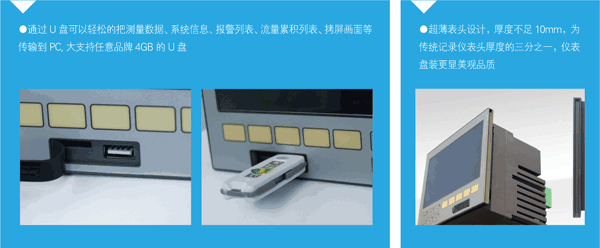

u 成熟的外部数据转存技术：通过工业级带USB接口的U盘（可兼容
目前市场各种协议U盘）实现数据的实时和历史转存，确保记录数据的完 整
u 精 确的加工工艺：全自动SMT生产工艺，保 证线路板无虚焊，提高
产品的可 靠性。

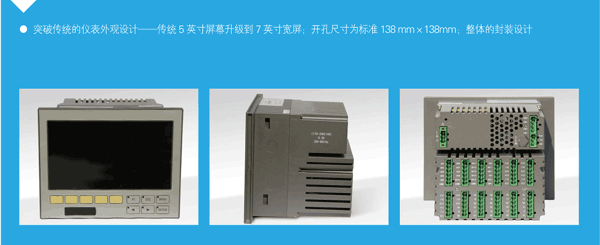

HX-650R彩色7英寸宽屏彩色无纸记录仪实物图：
|
