HX-550有纸记录仪

所属分类：有纸记录仪
浏览次数：554次
发布日期：2013/4/26 10:04:02

我要询价

产品概述

HX550-有纸记录仪是2005年新推出的新型的HX550-有纸记录仪，同时在测量，运算，显示，打印等功能上有了很大的提高，更为突出的是新增加了网络功能，可以很方便的实现网络的连接。

HX550-智能有纸记录仪以独特的热打印记录方式和微处理器控制技术，实现了无与伦比的高记录清晰度、高精度、高可靠性、多功能且便于操作。可连续记录和数字打印。

HX550-智能有纸记录仪的每个通道均可直接选择接收多种热电偶、热电阻、电压和电流信号，并可对被测信号进行数字显示及进行趋势记录和数字记录，能在本身打印的100mm宽的纸格上同时记录刻度值、时间及每一个信号的曲线，并将通道号印在各通道的轨迹旁。可通过键盘设定测量信号种类、小数点位置、显示范围、记录边界、报警值、回差、系统误差的校正、记录标尺、数据打印间隔、走纸速度、打印深度及时间等参数，并对所设参数加以保护。

HX550-智能有纸记录仪可以记录温度，湿度，流量，压力，电流，电压等各种记录数据，实现曲线图打印和数字打印.

HX550-智能有纸记录仪广泛应用于医药、石油、化工、冶金、电力等行业及科研单位。

二、主要性能及技术指标

1．输入通道: ·单点双点三点四点五点六点八点
·每个通道的测量信号种类可由用户自己设定

也可在定货时注明。[由厂方为用户设定好]

2．通道隔离: ·输入通道之间相互隔离，无干扰。

3．显示功能: ·测量值的定点或巡回显示

·设定参数显示[在设定状态下]

·报警提示符及提示灯

·时间显示[在所有输入信号全部关闭情况下]

4．记录功能: ·采用进口固定式热敏头，无笔墨消耗，无笔位

误差，抗震动

·在100mm范围内有800个热印点

·对测量值进行趋势记录和数字记录

·在记录曲线同时打印标尺刻度及每个通道标记

·每隔100mm打印一次刻度值、当前时间和走纸速度

5．实时时间: ·由键盘设定当前日期和时间

·即使掉电,也不影响正常计时

6．曲线迁移功能: 通过对记录边界的设定，可使不同通道的趋势记录曲线分离开。

7．标度变换功能: 对于电压及电流输入信号，可通过对显示范围的设定，实现显示及记录对输入信号的线性标度。对于热电偶及热电阻信号显示范围就是其测量范围。

8．输入信号种类及测量范围: 各种热电偶、热电阻、标准电压及电流信号，由键盘设定选择。

表一

信号种类		量程代码	测量范围
电流	mA	01	0～10mA
	mA	02	4～20mA
	mA开方	03	4～20mA开方
电压	mV	11	0～20mV
	mV	12	0～50mV
	mV	13	0～100mV
	V	14	0～5V
	V	15	1～5V
	V开方	16	1～5V开方
热电阻	Pt100	21	-50.0～550.0 °C
	Cu100	22	-50.0～150.0 °C
	Cu50	23	-50.0～150.0 °C
远传压力电阻		24	0～400Ω
热电偶	T	31	0.0～400.0 °C
	E	32	0～1000 °C
	K	33	0～1300 °C
	S	34	0～1750 °C
	B	35	500～1800 °C
关闭通道		00	该通道关闭

9．走纸速度: 通过键盘任意设定，走纸速度为10 mm/h到1990mm/h。

10．报警功能:

·提供六组继电器接点输出，由用户任意组合使用

·每个通道报警均可选择上限、下限、差值上限、差值下限

·每个通道的报警回差可设定，继电器动作时有指示灯提示

·继电器触点容量：24VDC, 3A； 220VAC, 3A

11．通讯：可提供RS232C或RS485通讯接口

【此项为扩展功能,定货时须注明】

12．模拟量输出：可提供两路4 ~ 20 mA模拟量传送输出

【此项为扩展功能,定货时须注明】

13．采样周期: 0.6S

14．数字显示及报警精度: ±0.2%FŸS

15．趋势记录精度: ±0.2% 「两幅」

16．数字记录精度: ±0.2%FŸS

17．输入阻抗: 大于10MW 〖注：进行电流测量时，输入阻抗为250W〗

18．功率消耗: 不大于30W

19．正常工作环境: 温度范围：0～50°C 湿度范围：10～85 % RŸH

20．电源电压: 220 V; 50 Hz

21．外形尺寸: 144 ´ 144 ´ 200 mm

22．开孔尺寸: 138⁺¹ ´ 138^{+1 mm}

产品展示

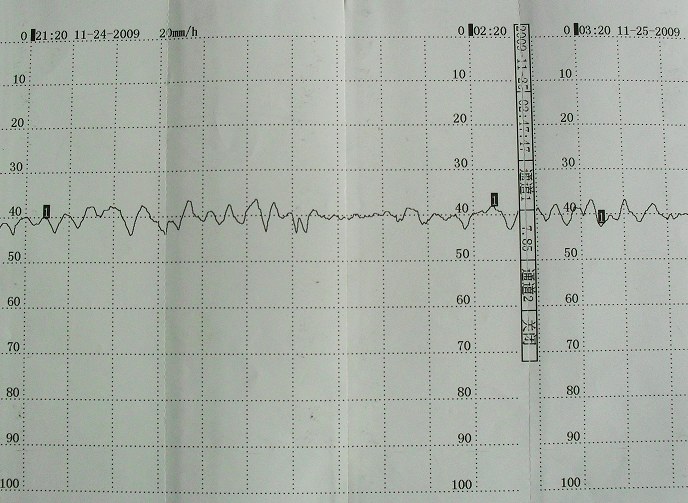

曲线展示

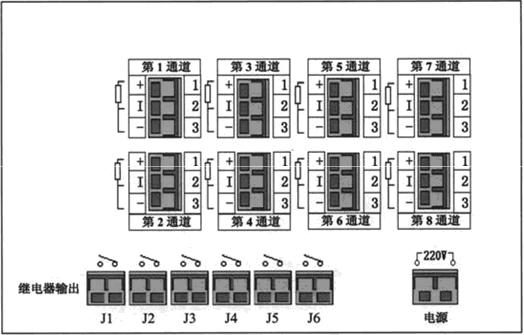

背面

产品高清图

HX550系列—智能小长图有纸记录仪

选型表

型号	型谱							序号
HX	550	0 1						1路输入
		0 2						2路输入
		0 3						3路输入
		0 4						4路输入
		0 5						5路输入
		0 6						6路输入
		0 7						7路输入
		0 8						8路输入
报警触点			A0					无
			A1					1路报警
			A2					2路报警
			A3					3路报警
			A4					4路报警
			A5					5路报警
			A6					6路报警
通讯方式				B0				无
				B1				RS-232通讯
				B2				RS-485通讯
模拟输出					C0			无
					C1			1路输出
					C2			2路输出
配电输出						D0		无
						D1		1路配电输出
						D2		2路配电输出
供电方式							A	AC220V
供电方式							D	DC24V
