插入式气体质量流

所属分类：质量流量计
浏览次数：461次
发布日期：2012/8/21 17:08:43

我要询价

产品概述

产品概述:

插入式质量流量计专为大管线的气体监测控制而设计，进行在线安装将不再困难，同时更加经济。插入式质量流量计配有自密式阀门，从而为客户提供了一个最轻微干扰正常工作的情况下解决气体测量的有效方案。建议使用在管径≥150mm的管线上。所有插入式质量流量计的精度为±(1.5+0.5FS)%，并可依据客户需求达到更高标准。该产品的工作环境温度为-20 ~ 60^oC，工作压力为1.5 MPa。该产品还可应用于生产过程中的气体测控如：氧、氮、氦、氩、甲烷、压缩空气等气体的监测和控制，除此之外，还可广泛应用于其它领域。

产品特点：

高感应度，通过独立集成模块，测量范围可低至0.01Nm/sec，可高至65Nm/sec
利用热式质量流量计原理，传感器可直接测量流体质量
独特的MEMS设计使稳定性和耐久性更高
标准电源电压为8-24V
工业标准通讯接口可轻松实现网络和远程控制

技术参数：

精度： ±(1.5+0.5FS)%
测量范围：0.01~65m/sec(例：DN150: 0.6~3500Nm³/hr)
测量环境：温度(-20~65)^oC；湿度：≤95%RH(无结冰、无凝露)
测量管径：80~1600mm
显示内容：瞬时流量、累计流量
输出模式：4~20mA;RS485;脉冲
校准条件：空气，20^oC；101.325kPa

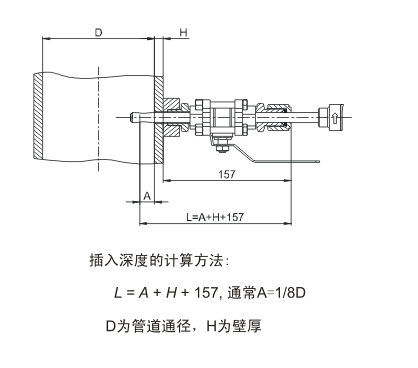

机械尺寸：

管道直径 (mm)	插入深度 (mm)	探杆总长度(H为壁厚) (按15通径的球阀计算)	定长	流量范围(Nm3/hr)
80	11	168+H	杆长250；直径14 球阀15	1000
100	13	170+H		1600
125	16	173+H		2500
150	20	177+H		3500
200	26	183+H		6500
250	33	190+H		10000
300	40	197+H		15000
350	46	203+H		20000
400	53	210+H		25000
450	60	217+H	杆长325；直径14 球阀15	32000
500	66	223+H		40000
600	80	237+H		55000
700	93	250+H		75000
800	106	263+H		100000
900	119	276+H		130000
1000	132	289+H		160000
1100	146	302+H	杆长400；直径19 球阀20	200000
1200	159	329+H		230000
1300	172	343+H		270000
1400	186	356+H		320000
1500	199	369+H		360000
1600	212	382+H		400000
