HX-LDW污水流量计

  • 所属分类:污水流量计
  • 浏览次数:335次
  • 发布日期:2012/9/13 17:09:02
  • 产品概述
一、产品说明:
污水流量计由电磁流量传感器和转换器配套组成,用以测量管道内各种导电流体或液固二相介质的体积流量。它广泛应用于化工、冶金、造纸、水利、印染、石油、煤炭等工业领域中,用来测量污水导电液体介质的体积流量。
二、主要特点
1.流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。
2.测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命极长。
3.由于感应电压信号是在整个充满磁场的中间中形成的,是管道载面上的平均值因此传感器所需的直管段较短,长度为5倍的管道直径。
4.多种电极及内衬材料,可满足耐腐蚀、耐磨损的要求。
5.HXLDE转换器采用国际先进的单片机和表面贴装技术,性能可 靠、精度高、功耗低、零点稳定、参数设定方便,点击中文显示LCD,显示累积流量,瞬时流量、流速、流量百分比等。
6.双向测量系统,可测正向流量,反向流量,采用特殊的生产工艺和优质材料,确保产品的性能在长时间内保持稳定。
三、技术指标
1.公称压力:普通型 DN(4~80)—4.0MPa;DN(100~150)—1.6MPa;
DN(200~1000)—1.0MPa;DN(1100~2000) —0.6MPa。
高压型  DN(4~80)—6.3MPa,10 Mpa,16 MPa,25 MPa,32 MPa;
DN(100~150)—2.5 MPa,4.0 MPa,6.3 MPa,10 MPa,16 MPa;
DN(200~600)—1.6 MPa,2.5 MPa,4.0 MPa;
DN(700~1000)—1.6 MPa,2.5 MPa;
DN(1100~2000)—1.0 MPa,1.6MPa。
2.准确度等级:0.2、0.5(示值误差)
3.流速范围: (0.1~15)m/s
4.流体电导率:≥5uS/cm
5.防护等级: IP65(防喷水型)、IP68(潜水型)
6.流体温度: (-30~+180)℃
7.工作环境: (-25~+55)℃,5%~95%RH
8.连接方式: 法兰连接(GB9119—1988)或ANSI标准
9.输出信号: (0~1)kHz、(4~20)mA或(0~10)mA
10.供电电源: 220VAC、50Hz或24VDC。

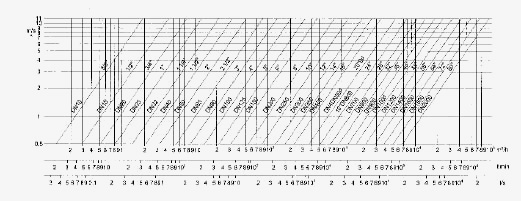

四、流量计内径、流速与流量关系曲线图
五、流量范围表

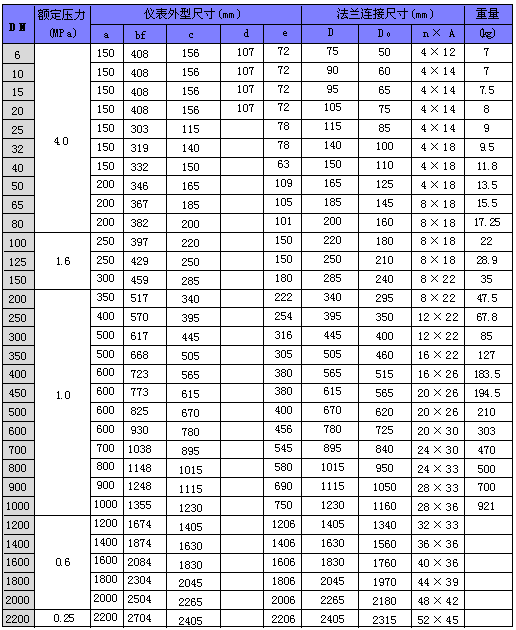

DN6-20                                            DN25-2000

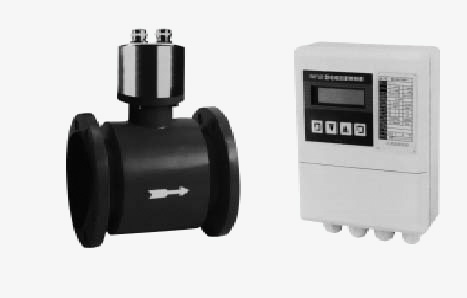

、分体式流量计外观及转换器
八、安装位置注意事项
污水流量计安装时测量电极的轴线必须近似于水平方向,测量管道内应充满液体。流量计的前方最少要有5D(D为流量计内径)长度的直管段,后方最少要有3D长度的直管段,流体的流动方向和流量计的箭头方向一致。管道内如有真空会损坏流量计的内衬,需特别注意。流量计附近应无强电磁场,并有充裕的空间,以便安装和维护。若测量管道有振动,在流量计的两边应有固定的支座。测量不同介质的混合液体时混合点与流量计之间的距离最少要有30D(D为流量计内径)长度。为方便今后流量计的清洗和维护,应安装旁通管道。安装聚四氟乙烯内衬的流量计时,连接两个法兰的螺栓应注意均匀拧紧,否则容易压坏聚四氟乙烯内衬,最好用力矩扳手。
九、型号选择
企标
HX
江苏华夏仪表
仪表种类
LDW
普通型污水流量计
LDE
智能型污水流量计
通径代码
XXX
例:100表示DN100 若通径后接I表示插入式
电极形式
1
标准固定式
2
刮刀式
3
可拆卸更换式
电极材料
0
不锈钢
1
2
哈氏BHB
3
Ta
4
Ti
5
哈氏C (HC)
内衬材料
3
氯丁橡胶
4
聚氨酯橡胶
5
F4
6
F46
7
F40
8
P0
9
PPS
额定压力
4.0
DN10-80
1.6
DN100-150
1.0
DN200-1000
0.6
DN1100-2000
0.25
DN2200
工作温度
E
80
H
180
接地环
0
无接地环
1
有接地环
防护等级
0
IP65
1
IP68
转换器形式
0
一体式
1
分体式
通讯
0
1
RS485
2
Hart
3
PA总线
4
FF总线
外壳材料
0
碳钢
1
不锈钢
表体法兰
0
碳钢
1
不锈钢
安装配对法兰
0
不带
1
供电电源
0
220V
1
24V
2
电磁供电
仪表量程
XXX
例:(100)表示最大量程100m3/h
