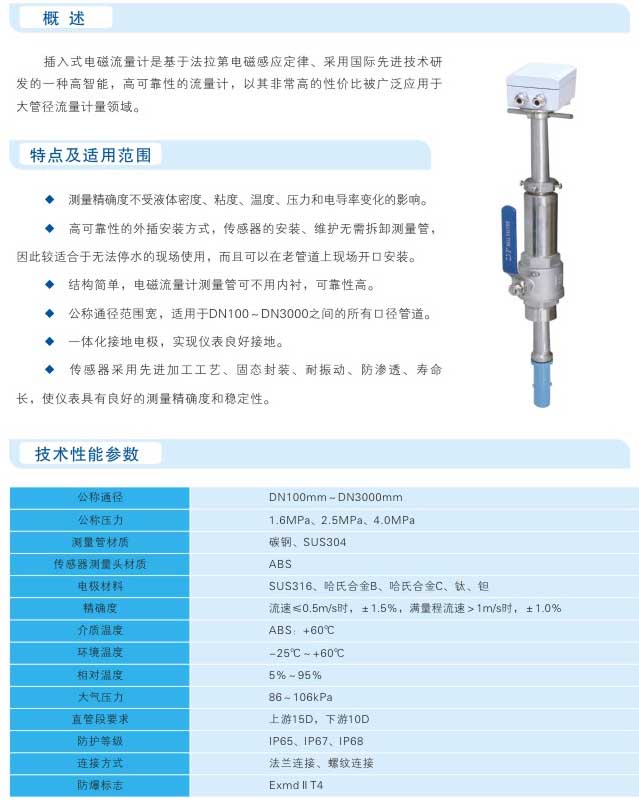

HX-LD插入式电磁流

插入式电磁流量计具有以下特点：

◆ 传感器无活动部件，结构简单，工作可 靠。

◆ 插入式结构可在低压或带压情况下不停水方便的安装、拆卸。因此非常适用于现有管道的流体测量和便于仪表的维护、修理。

◆ 测量精度不受被测介质的温度、压力、密度、粘度、电导率（只要电导率大于20）等物理参数变化的影响。

◆ 传感器几乎无压力损失，能量损耗极低。

◆ 较管道式电磁流量计的制造成本和安装费用低，特别适于大中径管道流量测量。

◆ 采用低频方波励磁。零点稳定，抗干扰能力强，工作可 靠。

◆ 流量测量范围大。被测量管道内的满量程流速可以1m/s至10m/s任意设定，输出信号与流量呈线性关系。

◆ 流量计不仅有0~10mA◆DC或4~20mA◆DC标准电流输出，同时还1~5kHz频率输出。

由于流量计（传感器）具有上述一系列优点，因而，已被广泛应用于化工、化纤、冶金、化肥、造纸、给排水、污水处理等工业部门和农业灌溉水计量的导电液体流量测量和生产过程的自动控制。

主要技术性能

1. 适于测量管道通径：200～2000mm；

2. 流速测量范围：0～1至0～10m/s，满量程在1~10m/s范围内连续可调。

3. 测量精 确度：当满量程流速>1m/s时，±1.0%。

4. 被测介质导电率：大于20μs/cm。

5. 工作压力：1.6MPa。

6. 电极材料：含钼不锈钢0Cr118Ni12Mo2Ti、哈式合金c-276、钛Ti等。

7. 测量管（测量头）材料：ABS

8. 被测介质最 高温度：60℃

9. 外壳防护等级：符合GB4208-2008标准IP68的有关规定。

10. 传感器输出信号：0.209mVp-p/1m/s。

11. 传感器与转换器之间信号最 大的传输距离50m（特殊要求请与厂方联系）

12. 流量计输出信号：

  直流电流：0~10mA负载电阻为0～1kΩ；

  4~20mA负载电阻为0～500Ω；

  频  率：1~5KHz负载电阻为250～1.2kΩ
