气体涡轮流量计

一、概 述
HX-LWQ型气体涡轮流量传感器是吸取了国内外流量仪表技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的新一代高精度气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。 该类涡轮流量产品本身不具备现场显示功能，仅将流量信号以脉冲信号的方式远传输出。仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。
二、产品特点
优质合金涡轮，具有更高的稳流和耐腐蚀作用
进口优质专用轴承，使用寿命长
计量室与通气室隔绝，保 证了仪表的安全性
流量范围宽（Qmax/Qmin≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可
达0.6m3/h
仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6， 防护等级为IP65
三、仪表分类
1．按仪表功能分类LWQ系列气体涡轮流量计可分为3大类，即：
气体涡轮流量传感器/变送器
智能一体化气体涡轮流量计
智能温压补偿一体化气体涡轮流量计

2．功能说明

111	■ 气体涡轮流量传感器/变送器

该类涡轮流量产品本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号（4-20mA）；仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。

按照不同的输出信号，该类产品可分为LWQ-N-□型和LWQ-A-□型

应用场合：可作为工况流量信号的采集仪表，将流量信号远传至上位机

111	■智能一体化气体涡轮流量计
		一体化智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、不受外界电源干扰、抗雷击、成本低等明显优点。

该类涡轮流量计按照供电方式、是否具备远传信号输出可分为LWQ-B-□型和LWQ-C-□型。

应用场合：
 1.在温度、压力相对稳定的工况现场，作为工业控制仪表
 2.在温度、压力相对稳定的工况现场，用户可根据仪表示值气体方程自行运算到标况流量。

※标准状态流量（标况流量）：指在20℃、生活大气压下的气体流量

应用场合：精 确计量或贸易结算

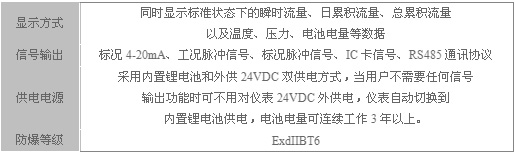

1.基本参数： (表1)

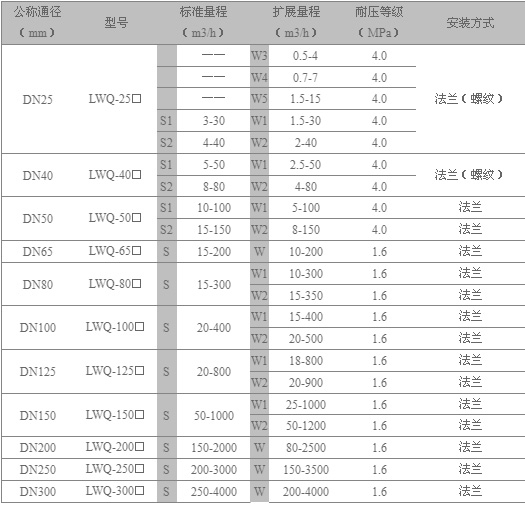

2.测量范围及工作压力： (表2)

注1：表2中“标准量程”中标示的测量范围为通用测量范围；（即适用于：LWQ-N/A/B/C/D）
注2：表2中“扩展量程”中标示得测量范围仅用于“智能一体化气体涡轮流量计”或“智能温压补偿一体化气体涡轮流量计” （即适用于：LWQ-B/C/D）
1.选型说明
用户在选型时，应根据管道公称压力、介质高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。
为使流量计的使用性能最 佳，流量计的使用流量范围应在（20%～80%）Qmax范围内比较合适。
流量计出厂时的信号输出方式：工况脉冲信号输出（三线制）、标准流量信号（IC卡）输出或RS-485通讯输出。若要求有其它输出功能，请在订货时说明。

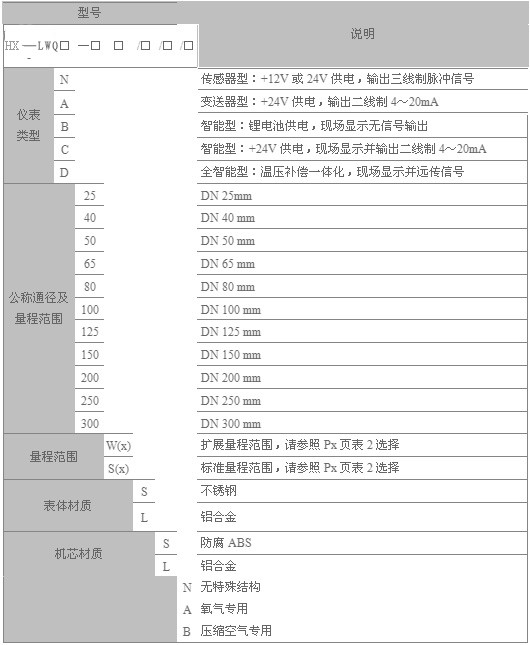

例：选用一台不锈钢材质，温压补偿一体化气体涡轮流量计来测量氧气，用户工况测量范围为3-50m3/h,型号为：LWQ-D-40W1/S/S/A
