长径喷嘴

  • 所属分类:节流装置
  • 浏览次数:394次
  • 发布日期:2013/2/28 14:02:10
  • 产品概述

   概述:

长径喷嘴主要用于电力行业高压或高温高压场合,主蒸汽、主给水或减温水均采用此典型设计,它具有量程比宽、耐冲击、压力损失小、使用寿命长、测量范围大、测量精度等特点。长径喷嘴按国标GB/T2624-93进行设计制造,按JJG640-94进行检定。无需实流标定。
适用范围
    1、公称直径:50mm≤DN≤630mm
    2、公称压力:PN≤32MPa
    3、孔径比:0.2≤β≤0.8
    4、雷诺数范围:10000≤ReD≤1×10 7
    5、精度:0.5级,1级
结构形式
    长径喷嘴由入口收缩部分A、圆筒形喉部B和下游端平面C组成,其取压方式采用D-D/2取压。

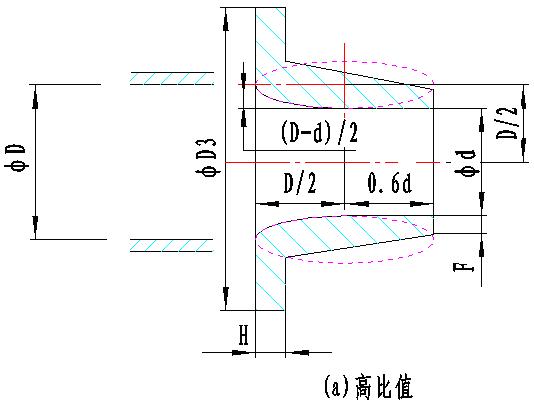

    长径喷嘴有两种形式:高比值喷嘴0.25≤β≤0.8

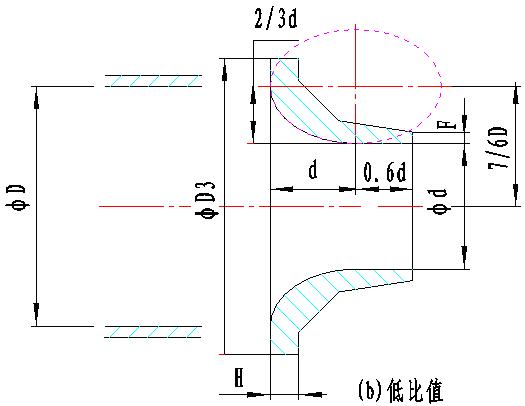

                        低比值喷嘴0.25≤β≤0.5
    当β值介于0.25和0.5之间时,可采用任意一种结构形式的长径喷嘴,具体结构形式见下图
