一、概述
◇24VDC\220VAC供电
◇数字分析安装助理
◇现场LCD背光显示、按键操作
◇模拟设置或现场设置
◇去除虚假测量
◇RS485输出
◇标准4-20mA输出
◇压电浪冲安全保护
分体超声波物位计适合于复杂场合（不便于维护、调试等）可充当二次操作、显示、变送。方便客户降低工程成本，最大化适应石油、化工、煤炭等严酷测量需求。
二、主要技术参数
|
量 程
|
0-50m
|
|
精 度
|
±0.25%F.S，±0.5F.S
|
|
分 辨 率
|
≥10m,5mm ＜10m,1mm
|
|
波 束 角
|
<10@3dB
|
|
频 率
|
~40KHZ
|
|
盲 区
|
0.3-0.7m
|
|
工作电压
|
24VDC \220VAC
|
|
输 出
|
4~20mA、六路编程控制、通信
|
|
人机握手
|
LCD背光显示、按钮
|
|
温度补偿
|
芯片内补\传感器补偿
|
|
环境温度
|
-20~+60℃
|
|
过程温度
|
-30~+80℃
|
|
过程压力
|
0.5~2BAR
|
|
安装连接
|
M66X3
|
|
过程连接
|
PG13.5
|
|
防护等级
|
IP66
|
|
外壳材料
|
ABS\PA6 GF30
|
|
重 量
|
探头1.1KG、主机1KG
|
三、仪表尺寸图

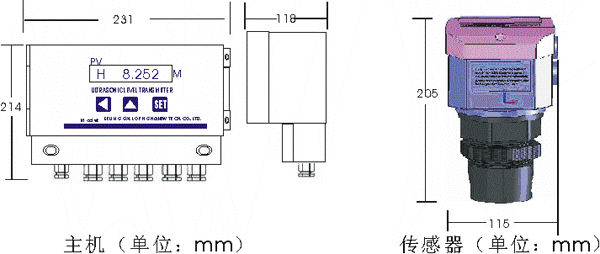

1、分体壁挂式

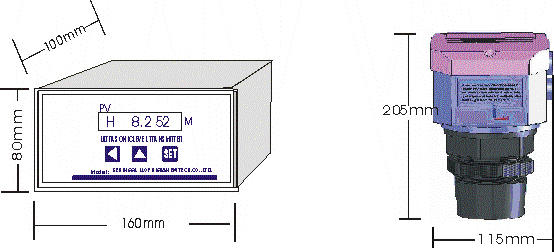

2、分体盘装式
|
|
